| HDTV-SDI线材 |
|
||||||||||||||||||||||||||||||||
| 目前世界上许多国家的电视台和后制作录影棚，不仅要处理SDTV数字讯号，而且还要具备播送高清HD数字电视频号的能力。SD-SDI数字讯号的传送速率是270Mbps，而HD-SDI的传送速率则高的多，为1.485Gbps。以下将解释一下，在这样一个转变时期如何选择适当的线材。 | |||||||||||||||||||||||||||||||||

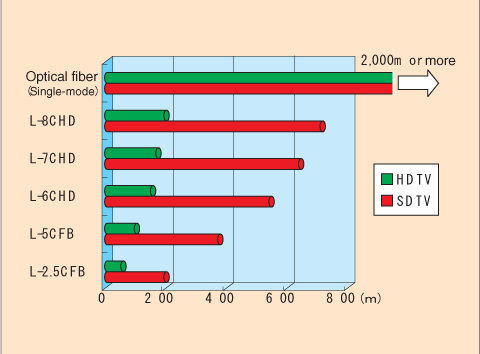

| 线材选择 |  SDI信号传输距离 |
||||||||||||||||||||||||||||||||
|
同轴电缆线和光纤缆线都可以用做传输HDTV-SDI的线材。 同轴电缆线传送距离较短，如右图所示。例如，L-2.5CFB较适合机架内的连线，而 L-5CFB更适合于机架之间的联接。同样，佳耐美专门研发的L-6CHD - L-8CHD (高充气同轴电缆线)是适合联接更长距离，如连接不同房间的理想线材。 另一方面，在通讯领域已经获得广泛的应用的光纤缆线，较适合做长距离的传输。由于光纤线材成本的持续下降，预计在不久的将来，光纤也将用于短距离的传送。 |
|||||||||||||||||||||||||||||||||

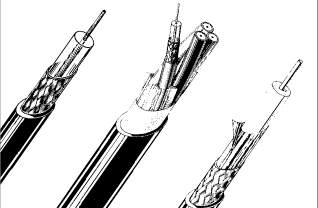

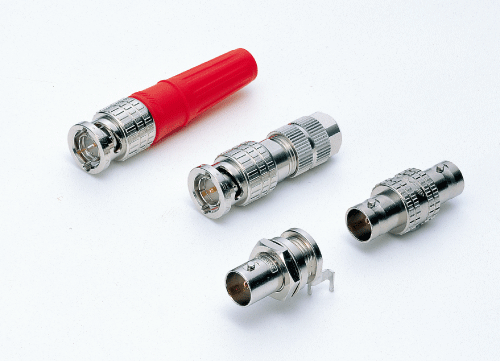

| 电缆线介面 |  佳耐美75Ω BNC 连接接头  佳耐美75Ω 同轴电缆线 |
||||||||||||||||||||||||||||||||
|
如表中所示，HD-SDI同轴电缆线的介面规格由ARIB BTA S-004B标准指定。由于75Ω型的介面较50Ω型介面表现出更好的电气特性， 连接接头和电缆线必须是75Ω的。如果HD-SDI传输系统混合使用50Ω连接接头和75Ω电缆线，或 75Ω连接接头和50Ω电缆线， 阻抗的不匹配度将使反射损耗大大增加，并因此产生抖动(jitter), 引入误码。注意，许多商用的BNC连接接头和同轴电缆线并未明确标明阻抗值。因此若在HD-SDI通路上使用这种商用产品时，一定要先查清楚其额定阻抗是75Ω的。 线材与电气特性 (HD-SDI同轴电缆介面) (ARIB标准) 连接接头 ：75Ω BNC连接接头 电缆线：75Ω同轴电缆线 电气特性 传输损失 :20dB或更小 (742.5MHz) 反射损耗: 15dB或更小 (5MHz – 742.5MHz) 10dB或更小 (742.5MHz – 1.485GHz) |
|||||||||||||||||||||||||||||||||

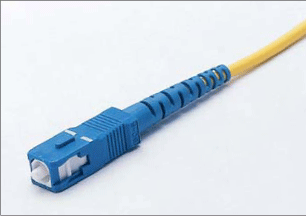

| 光纤介面 |  (佳耐美光纤线缆，SC连接接头)  (佳耐美光纤) |
||||||||||||||||||||||||||||||||
如以下表格中指示，HD-SDI光纤介面规格由ARIB BTA S-004B标准规定。尽管光纤缆线在讯号传输方面有极佳的表现，光纤却容易受到容许范围以外的拉伸、弯曲、以及潮湿和灰尘的影响。在光纤线缆的安装时要特别注意，因为光纤很容易受到拉伸。为了保证稳定的光传输，需要小心处理光纤介面并正确清洁光纤 连接接头。
|
|||||||||||||||||||||||||||||||||
