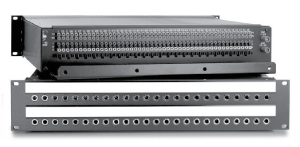

压接式音频跳线板

压接跳线盘，后面板使用了Krone IDC型压接接线端子。选择Krone型接线终端的原因是基于其在广播和通信领域内世界性的良好声誉。

特性

• 接线时需要使用KRONE压接工具
• 可接受线径为AWG22, 24, 或26, 实心或多股线;
• 建议在同一接线柱上连接线径相同 (相同AWG) 的电线，最多接入两条线;
• 接线系统具有气密性连接特性；
• 接线柱镀银，提供良好接触；
• 2U高标准19吋机箱
• 机箱附带电缆支架。

QCP 跳线箱

前面板为MAXI, SKINI 或BANTAM 的QCP 箱。

(仅提供2R尺寸的跳线箱)

■MAXI 至QCP 跳线箱

■SKINI 至QCP 跳线箱

■BANTAM 至QCP 跳线箱

*ADC 压线工具：QB-2

*使用AWG22, 24, 或26 实心或多股线。(可使用佳耐美3B2AT-SC 音频线)

*每压线端子可接入最多2条线。

环路信息

• 全输出型= 正极、负极、地线和环路全部接到背板端子。
• 全环通型= 仅正极、负极和地线接到背板端子。上下插座全环通。
• 半环通型= 仅正极、负极和地线接到背板端子。上下插座半环通。
