75Ω 多芯同轴连接头
一个连接接头内有5个75Ω同轴连接接头。
压接方式，可快速、可靠地安装连接接头和电缆线。
|

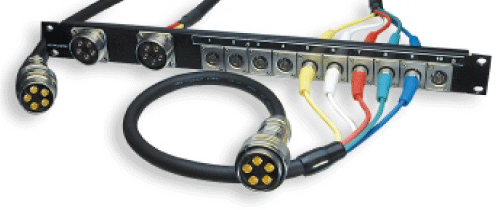

应用
|
特性
|
|
型号 |
规格 |
适用电缆型号 |
|---|---|---|
|
MCM-V5C3 |
插头 |
V5-3C |
|
MCF-V5C3 |
插座 |
V5-3C, L-3C2V, 3C-2V |
|
型号 |
说明 |
连接接头 |
|---|---|---|
|
DCM01 |
防尘盖 |
MCM-V5C3 |
|
DCF01 |
MCF-V5C3 |
压紧式安装，可提高安装速度和可靠性。
|
安装电缆线时，请使用本公司制的压接工具。 |
*连接接头中央针单元可单独供货：
MCM-V5C3: BN9078
MCF-V5C3: BN9079
|
项目 |
规格 |
|---|---|
|
连接 |
螺丝固定 |
|
工具 |
扳手 24mm, 27mm, TC-1 压线钳, TCD-35CA 压紧模 |
|
特性阻抗 |
非平衡 75 ＆#8486; |
|
绝缘电阻 |
DC500V, ≧1000M ＆#8486; |
|
耐电压 |
AC1500V 1min. ( 连接接头之间) |
|
接触电阻 |
≤10 m＆#8486; |
|
插入损耗 |
≤0.3dB ( DC~1.5GHz ) |
|
VSWR |
≤1.2 ( DC~1.5GHz ) |
|
电缆连接力 |
≧196N ( 20kgf ) (每连接接头单元) |
|
作业次数 |
≧500次 |
|
工作温度 |
-40°C~+65°C |
|
工作湿度 |
~90% |
