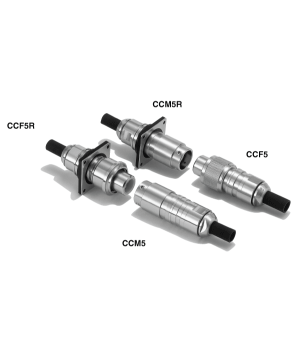

型号 |
重量 |
护套/ 防尘盖 |
规格 |
适合电缆线 |
工具 |
|

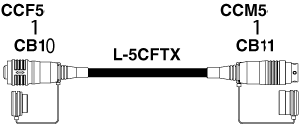

CCF5 |
160g |
CB10 |
电缆装，母连接接头 |
Canare L-5CFTX, 4.8EFTXF, 等； |
扳手 14mm |
|
CCM5 |
160g |
CB11 |
电缆装，公连接接头 |
||
|
CCF5R |
185g |
CB12 |
面板装，母连接接头 |
||
|
CCM5R |
185g |
CB13 |
面板装，公连接接头 |
规格
|
项目 |
性能 |
|
连接方式 |
推拉锁 |
|
中心触针连接 |
焊接 |
|
特性阻抗 |
不平衡75 Ω |
|
绝缘电阻 |
DC500V 1min., 5000MΩ |
|
耐电压 |
AC2000V 1min., |
|
接触电阻 |
6 mΩ或更低 |
|
连接力 |
80kgf |
|
弯曲功能 |
1000 次 (1 kg 负荷) |
|
电缆连接力 |
490N (50 kgf) 或以上 |
|
冲击力 |
50G |
|
重复作业 |
5000次 |
|
VSWR |
1.2 或以下 (DC-1.5GHz) |
|
防水性能 |
与 MPX 系列同等 |
|
工作温度 |
-40oC - +85oC |
|
工作湿度 |
~85% |
特性
面板安装插座绝缘板
安装孔尺寸：CCM5R, CCF5R
|
|
|
||
|
|
