欧规三同轴连接头
75Ω三重同轴连接接头，电缆线连接符合欧洲互相连接的策略性需求。
|
型号 |
护套 / 防尘盖 |
规格 |
适合电缆线 |
工具 |
|
|
CCF5-JF |
CB16 |
电缆装，母连接接头 |
Canare L-5CFTX (Φ8.8mm) |
扳手 |
14mm x 2 |
|
CCM5-PF |
CB17 |
电缆装，公连接接头 |
|||
|
CCF5-JFR |
DCF02 |
面板装，母连接接头 |
|||
|
CCM5-PFR |
DCM02 |
面板装，公连接接头 |
|||
|
CCF10-JF |
CB18 |
电缆装，母连接接头 |
Canare 10CFTX-SC (Φ14.5mm) |
扳手 |
17mm x 2 |
|
CCM10-PF |
CB19 |
电缆装，公连接接头 |
|||
|
CCF10-JFR |
DCF02 |
面板装，母连接接头 |
|||
|
CCM10-PFR |
DCM02 |
面板装，公连接接头 |
|||
|
项目 |
说明 |
|---|---|
|
连接 |
推－拉锁 |
|
中心触针连接 |
焊接方式 |
|
特性阻抗 |
75 Ω |
|
绝缘电阻 |
DC5000V/1分钟, 5000MΩ 或更高 |
|
耐电压 |
AC2000V/1分钟 |
|
接触电阻 |
10mΩ 或更小 |
|
连接力 |
588N |
|
弯折表现 |
1000 次 (1kg负载) |
|
电缆连接力 |
490N (50 kgf) 或更大 |
|
冲击强度 |
50G |
|
重复作业 |
5000 次 |
|
VSWR |
1.2 或更小(DC～1.5GHz) |
|
工作温度 |
-40oC～+80oC |
|
工作湿度 |
约85% |
附详细说明书
|
L-5CFTX
电缆外皮颜色：黑 |

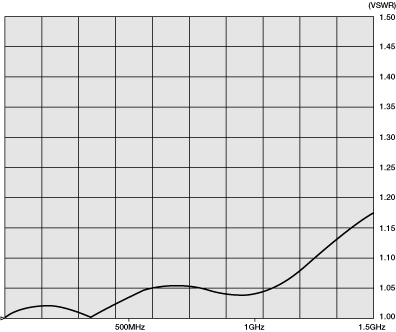

电压驻波比（VSWR） |

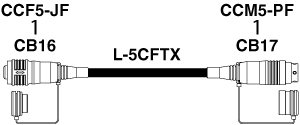

电缆组合
|
型号：TXC**-F-SB |
|---|
|
|
(**: 长度(米))
