美规三同轴连接头
75Ω重同轴连接接头，电缆线的兼容性符合欧洲互相连接的策略性需求
|
型号 |
护套 / 防尘盖 |
规格 |
适合电缆线 |
工具 |
★Retro-Fit Kit |
|---|---|---|---|---|---|
|
CCF4-JK |
CB23 |
电缆装，母连接接头 |
CANARE L-4CFTX (Φ9.1mm) |
压线钳: 压接模套: |
BN9127 |
|
CCM4-PK |
CB22 |
电缆装，公连接接头 |
BN9128 |
||
|
CCF4-JKR |
DCM02 |
面板装，母连接接头 |
BN9127 |
||
|
CCM4-PKR |
DCM03 |
面板装，公连接接头 |
BN9128 |
||
|
★Sold separately for repair purpose. |
|||||
推锁机构 : 拨出连接接头时避免电缆线受力，防止电缆线脱离
结构简单易于组装
结构坚固
附详细说明书
规格
|
Item |
Performance |
|---|---|
|
连接 |
Push-lock |
|
中心触针连接 |
压接 |
|
特性阻抗 |
非平衡 75Ω |
|
绝缘电阻 |
DC500V 1min., 5000MΩ or more |
|
耐电压 |
AC1500V 1 min. |
|
接触电阻 |
10mΩ 或更小 |
|
连接力 |
600N |
|
电缆连接力 |
490N ( 50kgf ) 或更大 |
|
重复作业 |
1000 times |
|
VSWR |
1.2 or less ( DC-1.5GHz ) |
|
工作温度 |
-40°C~+85°C |
|
工作湿度 |
~85% |
|
L-4CFTX 请联络我们了解与其他厂商的连接接头的互联性。 |

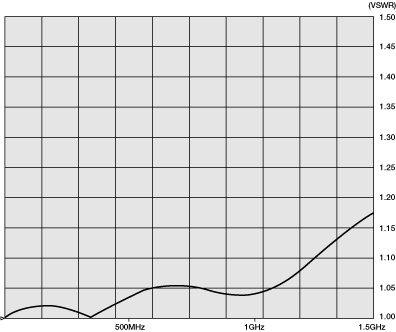

VSWR |
|
CB23

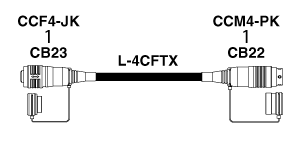

电缆组合 |
|
|
型号：TXC**-K-SB |
|---|
|
|
|
★订制品。 **: 代表长度。 |
