75Ω类型RCA连接头

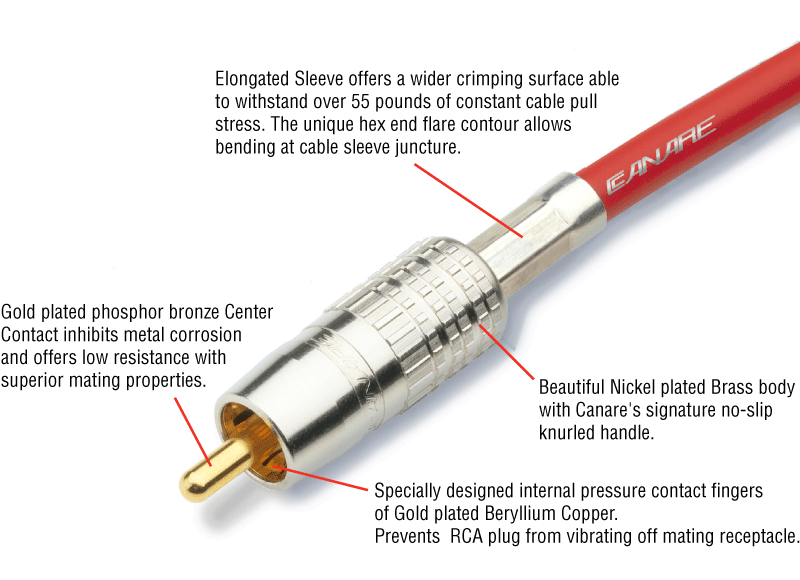

RCA连接接头 (压接式 / RCAP系列)
光盘机、数字磁带录音机等家电产品己越来越精密高档，并被越来越多地应用在商用系统中了。佳耐美专为这些设备设计了一系列连接接头。
|
应用 |
|
特性 |
|
|
|
普通的RCA音频连接接头已有很长的历史了，应不少于50年！那些旧款的焊接型RCA连接接头一般特性阻抗为23Ω，而且在与精确75Ω同轴电缆连接时，表现出很差的反射损耗值。实际上，这类RCA连接接头不适合用于在6MHz的广播视频频率、宽频RGB视频监视器线路以及数字音频数字流等方面。
佳耐美的新型75Ω型的RCA视频压紧型连接插头，可与75Ω阻抗匹配，对200MHz频率范围内的模拟和数字讯号的传输，有良好的表现。
我们的3件式连接接头设计，可为各种尺寸的75Ω同轴电缆提供稳定和非常可靠的连接。这种独特的不需要焊接的结构，节省了超过80%的连接时间。

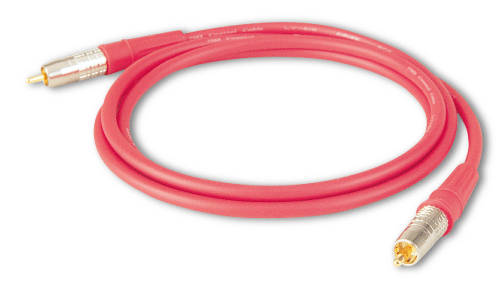

现在使用高品质的佳耐美压紧式RCA连接接头来连接一条视频电缆，可以快速、简单和方便的完成，仅需要: (a) 剥开同轴电缆，(b) 在同轴电缆芯线上压紧中央针，(c) 将带锁扣的中央针放入RCAP系列连接接头并锁定，(d) 推上尾管并压紧。这样就完成了全部工作。
RCAP系列的连接接头使用了与佳耐美75Ω的压紧式BNC型连接接头相同的中央针和尾管。因此，完全相同的连接BNC连接接头用的工具－压紧钳、压紧模和剥线器，也适用于RACP系列连接接头的安装。
|
|
型号 |
适用电缆型号 |
压紧模 (型号: TCD-***) |
||||
|---|---|---|---|---|---|---|---|
|
35CA |
4CA |
451CA |
5CF |
55FA |
|||
|
3C |
RCAP-C3A |
L-3C2V, L3C2VS, 3C-2V, V3-3C, V4-3C, V5-3C |
● |
|
|
|
|
|
RCAP-C3F |
L-3CF, L-3CFB, LS-3CFB, V3-3CFB, V5-3CFB |
● |
|
|
|
|
|
|
4C |
RCAP-C4A |
LV-61S, RG-59B/U, Belden 8241, 8279 |
|
● |
● |
|
|
|
RCAP-C4F |
L-4CF, L-4CFB, LS-4CFB, S-4C-FB, TVEFCX, V3-4CFB, V4-4CFB, V4-4CFB, Belden 1505A, 8212, 8241F, 9108, 9167, 9259, 9659, 1506A |
|
● |
● |
|
|
|
|
5C |
*RCAP-C53 |
Belden 1694A, 9116, 9066 |
● |
|
|
|
|
|
RCAP-C5A |
L-5C2V, L-5C2VS, 5C-2V, V3-5C, V5-5C |
● |
|
|
|
|
|
|
RACP-C5F |
L-5CF, L-5CFB, LS-5CFB, S-5C-FB, 5C-FB, V3-5CFB, V5-5CFB, Belden 1189A, 9290 |
|
|
|
● |
● |
|
|
*RACP-C77 |
LV-77S, 8281F |
|
|
|
● |
● |
|
|
*订制品 |
|||||||
压接方式确保快速、可靠的电缆线连接。
RCAP-C的压接工具也可用于BNC压接型插头，节约工具费用。
连接电缆线时，请使用本公司制的压接工具。
|
Technical Note: |
|
|
|
|
RCAP-C |
|

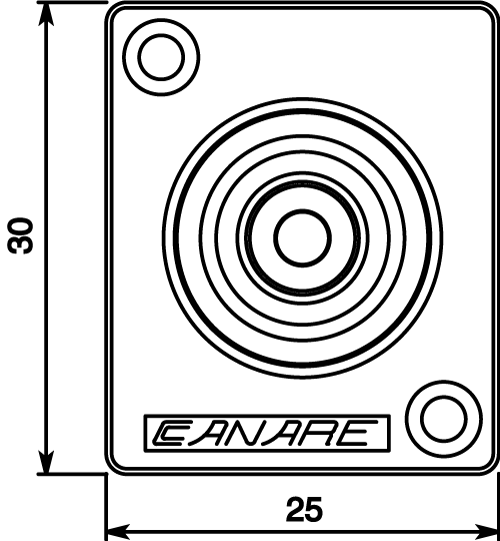

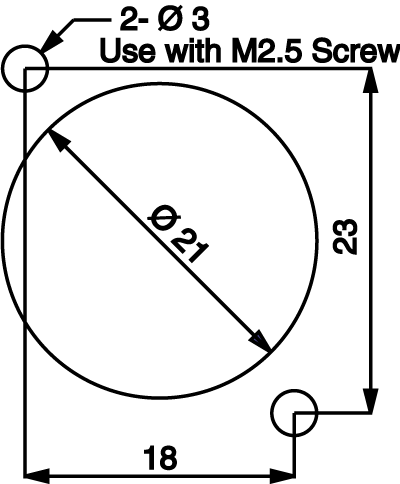

RCA插座 (法蓝型)
|
型号 |
规格 |
|
|
|

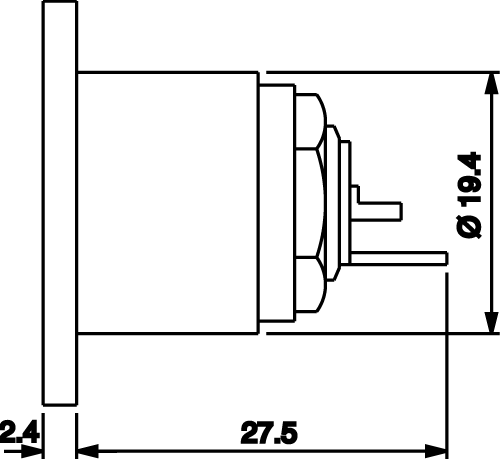

RJ-RU |
焊接型 |
||
|

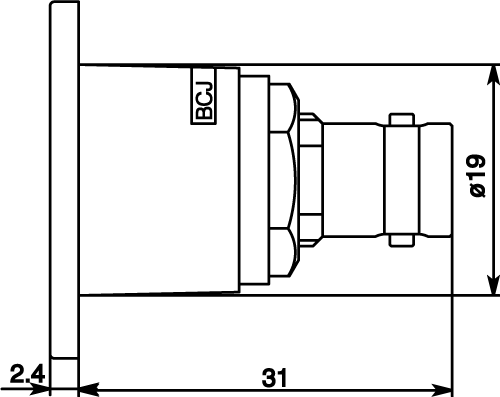

RJ-BCJRU |
RCA (母) - BNC (母) 转换头 |
||
|
|||
|
|
