音频线连接头
|
应用 |
|
特性 |
|
|
|
佳耐美提供各种不同结构的音频线接头以符合不同的专业需求。每种型号都经过精心设计以符合从小到大外径的电缆线需要，所有接头都具有大的焊接面使接线更容易，机电特性良好，功能佳寿命长。
|
|
|
|
|
|

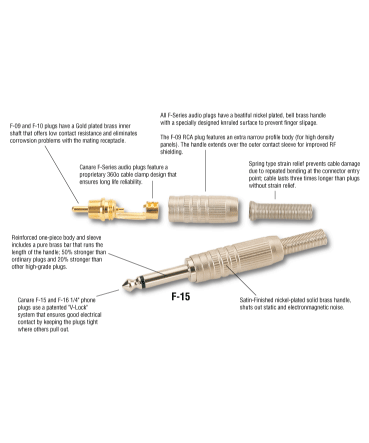

F系列音响 连接接头专有的360度缆线夹设计，可确保长期可靠使用。
所有F系列音响插头都有美观的镀镍铜锡合金制握筒，粒状表面可避免手指滑动。
握筒长度超过外导体套筒，因此改善了射频屏闭。
弹簧式应力缓冲套，避免缆线在连接接头入口重覆弯曲而损坏，缆线寿命因此可延长三倍。
外表光滑，镀镍黄铜制握筒，可防止静电和电磁杂音。
|
规格 |
|||||||||
|
型号 |
类型 |
说明 |
电缆接 |
*最大电 |
导体 |
绝缘体
|
接头 |
绝缘
|
电缆保 |
|
(mm) |
(mm) |
物料/镀层 |
物料/镀层 |
镀层 |
|||||
|
F-09 |
RCA |
窄型连接接头，连接接头 |
6.7 |
6.0 |
黄铜/镀金 |
聚甲醛 |
黄铜/ |
- |
镍 |
|
F-10 |
RCA |
豪华型线夹和连接接头设计 |
6.5 |
PTFE |
黑色 |
||||
|
F-11 |
微型电 |
Tip, Sleeve |
黄铜/镀镍 |
- |
- |
||||
|
F-12 |
微型电 |
Ring, Tip, Sleeve |
黑色 |
||||||
|
F-15 |
1/4" TS |
Tip, Sleeve |
6.4 |
||||||
|
F-16 |
1/4" RTS |
Ring, Tip, Sleeve |
|||||||
|
若不用电缆保护弹簧，最大电缆线径为7.5mm. |
|||||||||
F-09和F-10
F-09 RCA连接接头具有窄长的握筒(适用于高密度面板)。
F-09和F-10连接接头有镀金黄铜内轴，接触阻抗低，也减少了腐蚀问题。
F-15和F-16
佳耐美F-15和F-16，1/4”耳机插头使用专利的“V型锁 (V-lock)”系统，在其他类型插头被拉出时仍维持插头紧插状态，保证良好的电气接触。
一体成形强化套筒，环绕握筒的纯铜条，较一般连接接头坚固50%，也较其他高级 连接接头坚固20%。
