类型 |
型号 |
标称 |
重量 |
屏蔽 |
拉伸 |
弯曲半径容限 |
工作 |
|
mm |
kg |
% |
N |
||||
|
|
LF-2SM9R |
9.2 |
11.0 |
91.8 |
700 (71kgf) |
≧缆线直径的6倍 |
-40oC~ +70oC; |
|
LF-2SM9 |
|||||||
|
LF-2SM16 |
16.0 |
28.0 |
|

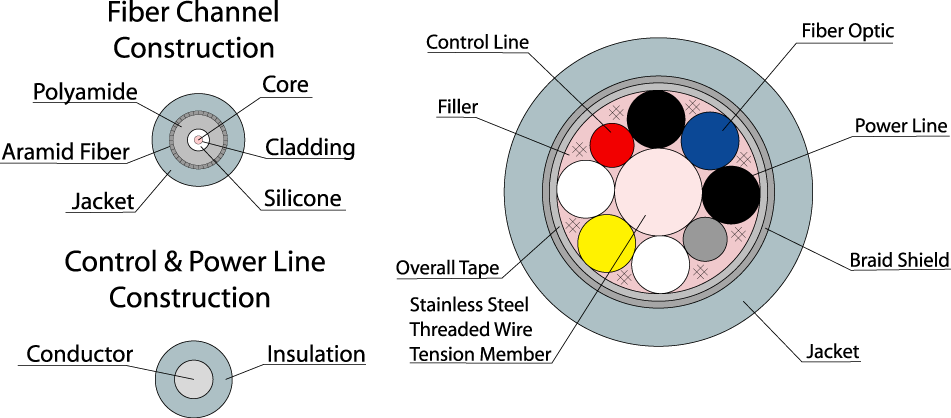

截面图 |

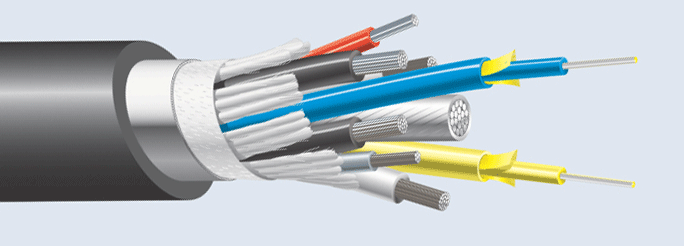

结构 |
|||||||||||||||
|
光纤缆线 |
2 条单模光纤 (蓝，黄)。芯线外径0.9mm，护套外径1.7mm。传输损失0.5dB/km 或更小 (λ=1.3μm)。. |
||||||||||||||
|
电源线 |
4x0.52mm2 (20 AWG，黑，白)。21/0.18TA, 导体电阻37.5Ω/km或更小。绝缘电阻 10000Ω/km 或更高。耐电压 1750V AC .1 min.。 |
|||||||||||||||
|
控制线 |
2x0.18mm2 (25 AWG，红，灰)。7/0.18TA, 导体电阻113Ω/km 或更小。绝缘电阻 10000Ω/km 或更高。耐电压 1750V AC.1 min.。 |
|||||||||||||||
LF-2SM9R
摄影棚、现场直播专用电缆线。
由于护套使用了热塑弹性体的材料，因此具备卓越的耐磨特性。
LF-2SM9
固定安装专用电缆线。
护套则使用了润滑性佳的PVC材质 。
LF-2SM16
摄影棚专用电缆线。
护套则使用了PVC与聚亚胺酯(polyurethane)的合成材料。为了避免卷入摄像机架，电缆线做成双重护套结构，外径为16mm。
|
|
|
|
