选择WFM7120或WFM5000的WFM波形监视器模式。 按下并保持WFM 按钮以显示菜单，配置波形显示为 RGB 并列模式，确保所有通道均被选中，如图2 所示。 如需更详细地了解波形监视器的波形显示，可参考附录 1：Interpreting a waveform monitor display (解释波 形监视器的显示)
在摄像机中调整白底色失真，可按照以下顺序进行： 绿、红和兰。调整方法与摄像机的控制旋钮有关，您可 能要对摄像机的绿、红和兰通道分别进行调整。起初可 以关闭波形监视器上的红、兰通道，在波形监视器上只 显示绿通道并 (在摄像机上) 调整H 和V Saw 以使迹线 尽可能地平坦。然后 (在摄像机上) 调整H 和V Par 以 使绿迹线尽可能地平坦。在波形监视器按照以上同样的 方法对红通道进行调整，注意要关闭绿、兰通道，在监 视器上只显示红通道。最后在波形监视器上关闭绿和红 通道只显示兰通道以对兰通道进行调整。在兰通道上对 摄像机的Saw和Par进行调整以使兰通道的波形迹线尽 可能地平坦。以上的调整一旦全部完成，选择波形监视 器上的矢量显示并将显示增益设置为最大值。按下并保 持波形监视器上的Gain (增益) 按钮以进入菜单，选择 5×增益设置并激活可变增益。而后在波形显示器中旋 转general knob (通用旋钮) 直至显示器的左下角的读 数指示为20 ×最大值。在矢量显示器中的中心处应当 可以直接观察到小圆周迹线，如图3 所示。有关矢量显 示的形成请参阅附录1：Understanding the vector display (了解矢量显示)。

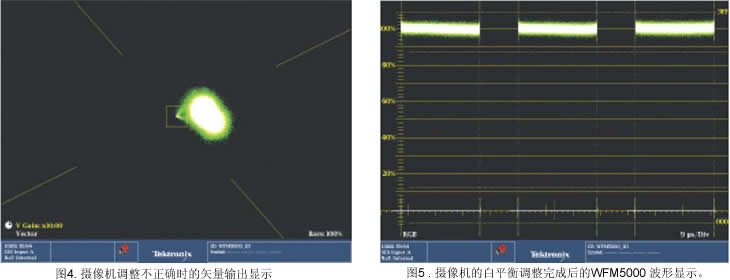

在某些摄像机上不能对RGB 的底色失真 (shading) 参 数分别进行调整，这时就要用一单独的主控旋钮来代 替。在这种情况下只调整矢量显示器的增益为最大值， 并调整 (摄像机的) 主控旋钮以显示圆周迹线，图4 显 示的是最初的矢量显示图形，这表明底色失真未得到正 确的调整，此时应调整主控旋钮以使该圆周尽可能地 圆，如图3 所示。注意如果偏离了矢量显示器的中心则 表示图像中的彩色不正确，在这种情况下白场图像可能 带有一点彩色色调；色调的类型决定于偏离的角度。调 整摄像机的控制旋钮应能校正这种错误。一旦上述调整 全部完成后就可以将这些设置保存为一个新的镜头文件 预置。如果使用这种特定的镜头，那么，可以认为摄像 机应该能获得正确的白底色失真校正。在使用不同的镜 头和滤色片配置时，可重复以上调整步骤，并将这些配 置保存妥当以备以后使用。图5表示摄像机的底色失真 调整完成后，最后所得到的RGB 信号并列波形显示。

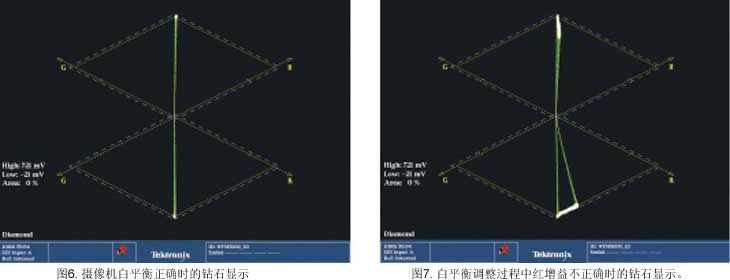

利用钻石显示可以帮助我们校正摄像机的白平衡和底色 失真。在钻石显示中，信号处理是在RGB 色域中进行 的，这恰如摄像机对输入信号的处理。当R、G和B (R’ =B’ =G’ ) 的数值是相等的则它们的组合信号为一灰度 数值。其结果是：灰度测试图卡或照度均匀的白场会在 上、下钻石显示图形中呈现为一条垂直的线条，此时摄 像机的白平衡调整是正确的，如图6所示。有关钻石显 示的详细信息请参考附录1：U n d e r s t a n d i n g t h e Tektronix Diamond Display (了解泰克公司的钻石显 示)。红、绿和兰通道的任何偏离，在钻石显示中均能 很容易地观察到。在图7中，上部钻石显示中的迹线略 有偏离，它表示的是绿通道和兰通道的平衡状况。在下 部的钻石显示中，绿、红通道之间有明显的偏离，此时 应对摄像机进行调整以使红、绿和兰通道的电平相等， 并产生一较垂直的迹线，如图6所示。一旦摄像机的操 作人员掌握了这种显示方法，他们会发现，仅在一种显 示模式中就可以很容易地观察到所有通道之间的相互平 衡状况。
有很多方式可能会使摄像机的白底色失真造成错误，如 同有很多方式会使摄像机的白平衡不正确。例如，当用 一张带有兰色频谱色调的白纸或不均匀的照度来调整摄 像机的白平衡时就会出现问题，而这常常被摄像机操作 人员所忽视。对摄像机的白底色失真进行校正时也是一 样。摄像机中每一RGB 通道中的saw 和par 的特性均 需要理想的照明即照亮表面，任何不均匀的照度均会引 起几何失真。
