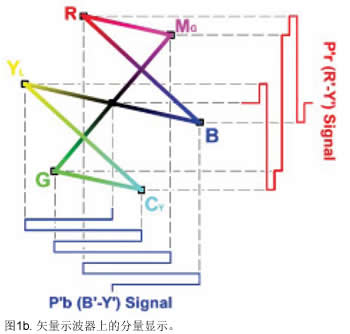

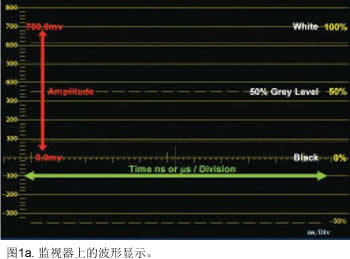

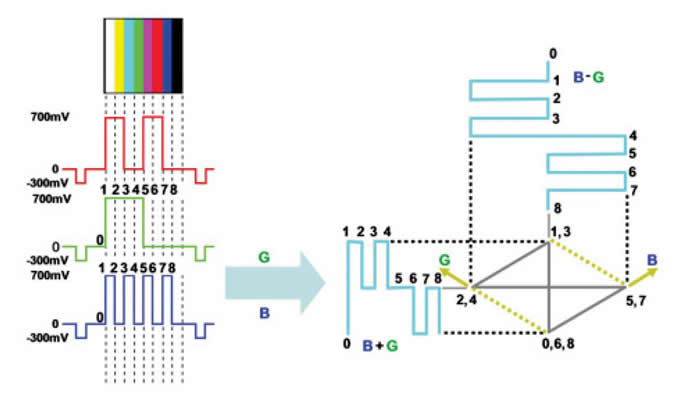

图1c. 100％的彩条信号描绘出钻石显示的上半部分(G’ & B’ Diamond)的示意图。

了解泰克公司的钻石显示
    利用泰克公司创建的钻石显示，有助于更形象地观察 红、绿和兰分量之间的相互作用状况。这种钻石显示是 由R、G、B 三个分量信号组合形成的，它表现为两维 显示图形。
    当您最初看到钻石显示中的100％彩条信号时，您也许 不能立即观察到彩条信号是如何形成这种显示图形的， 不过，当您了解到钻石显示图形是如何形成的以及如何 将它用于RGB 色域空间后，它将显著地简化摄像机的 调整过程。
    如果被观测的视频信号是其它格式，例如是YPbPr 格 式，那么应当首先将这三个分量转换到R、G、B 色域 中。在X/Y 平面上将B’ +G’ 信号施加于垂直轴，同时 将B’ 、 G’ 信号施加在水平轴，这样就形成了钻石显示 的上半部分。将-(R’+G’)信号施加于垂直轴并将R’ 、G’ 信号施加于水平轴，则形成了钻石显示的下半部分。这 两个钻石合在一起则共同组成了一对钻石显示图形。另 外，还可以在被测信号上施加于相应的低通滤波器以消 除短时间的、超出容限的其它信号，通常用于消除亮度 和色差分量之间的各种带宽信号的组合产物。

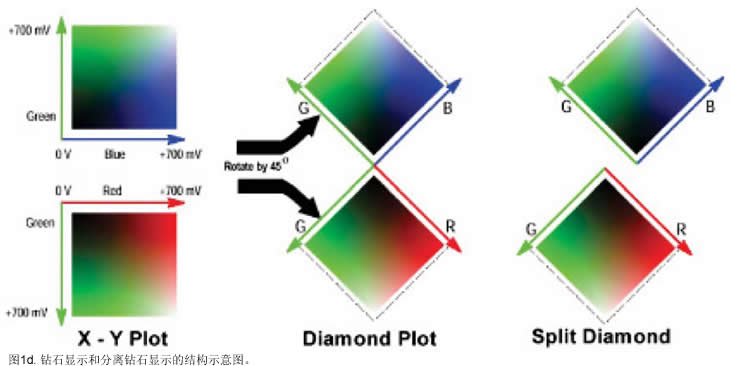

    由前面的叙述可知，在X ／ Y 平面上，G’ 和 B’ 形成了 上方的钻石图形，G’ 和 R 形成了下方的钻石图形。在 钻石显示中，如果信号迹线落在刻度边框的里面，则可 以非常直观地观察到各分量信号是在RGB 色域内。如 果迹线落在刻度边框的外面，表明分量信号超出了 RGB 色域。如果是绿分量错误，它会对上、下两个钻 石显示带来相同的影响。如果是兰分量错误，它会影响 上方的钻石显示，红分量错误则会影响下方的钻石显 示。此外，经过改进的的泰克公司钻石显示是分离的钻 石显示，当需要观察被测信号黑色电平附近的色域错误 时 (如图1d 所示)，它将更加方便。
    钻石显示也是调整摄像机亮度信号的理想工具。当摄像 机对准灰度测试卡的白色部分时，如果白平衡正确，那 么信号迹线应当是从钻石中心 (黑电平处) 朝向两端 (钻 石的最上端和最下端，即白电平处) 的一条笔直的垂直 线。如果被测信号的各分量不平衡，则会引起信号迹线 的弯曲。
