介绍
    无论是在外景拍摄场地还是在演播室，要得到高质量的 图像质量，首先要对用来捕获景物的摄像机进行正确的 调整。在光信号转换为电信号的过程中，所进行的许多 处理均会影响图像的质量。了解摄像机的各种调整方法 是必要的，采用适当的摄像机测试卡和波形监视器进行 调整是确保高质量图像的关键，它能够避免各种错误的 发生，如果把这些错误放在后期制作中进行修正则需要 付出高昂的代价。
白底色失真
    在摄像机的调整过程中，白场中的底色失真对图像质量 有着重大的影响，它常常被人们所忽视甚至出现更糟的 情况，这是由不合格的操作人员使用不适当的设备所造 成的。调整摄像机需要一些基本工具，它们是：高质量 的高清晰度 ( H D ) 波形监视器 (如W F M 7 1 2 0 或 WFM7020，也可使用便携式的WFM5000) 以及照度均 匀的光源 (如DSC Ambi照明设备的漫射板)。为取得最 佳的信号质量推荐采用摄像机的HD-SDI输出，它的调 整方法与标准清晰度 (SD) 类似。
    每一位摄像机操作员都应当熟悉白场中的底色失真调整 技术。在整个图像中，总的亮度应当是均匀的。在演播 室中采用的是固定镜头的摄像机，其调整环境和拍摄条 件均处于相同的控制环境中，但室外环境下的数字摄像 与此不同，后者需要经常更换镜头。因此，在演播室中 拍摄时，就不需要经常检查摄像机的白底色失真。
    在进行以上的测量时，一名合格的操作人员首先要确保 摄像机的每一通道均经过适当的校正，因为只有在这样 的控制环境中才能完成摄像机的调整。可以将最终的调 整结果保存为场景文件，这样，在室外拍摄中如果需要 更换镜头或滤色片时，就可以很快地调出已保存的场景 文件。
    白底色失真 (调整) 是对亮度或彩色中的错误进行电子 补偿的过程，底色失真主要是由摄像机的光学系统引起 的。我们经常遇到的问题是图像中心处的亮度高于边缘 处的亮度。这种类型的色差通常是由摄像机光学系统部 件 (例如棱镜或其它光学部件) 产生的，特别是在老式 镜头中更容易发生。此外，在由一个滤色片更换为另一 个滤色片时也容易出现这种现象。要注意的是，在均匀 的图像中也存在着彩色位移和非彩色位移之间的差别。 例如，增加一个Wratten 中性滤色片会使亮度降低，这 样摄像机输出的图像看起来呈暖色。更换镜头也可以改 变着色，不过效果一般不太明显。更常见的现象是边缘 至边缘处的亮度有明显的差异，并在图像的中心处出现 斑点。
    为了调整摄像机的白底色失真，需要使用一种照度非常 均匀的光源 (例如DSC实验室的Ambi照明设备)，它能 够提供准确的、均匀的亮度场景。尽管有很多光源可以 用在Ambi照明设备上，不过仍建议使用工业标准3200钨 光源。钨的照度具有弯曲的频谱，比HMI (Hydrargyrum Medium-arc Iodide)或荧光源要平坦些。气体放电光源 不能使Ambi漫射体获得均匀的照度，在对摄像机的底 色失真进行调整时，不推荐使用这种光源。



白底色失真测量
    首先开启摄像机、波形监视器以及DSC Ambi照度设备 的电源，而后将摄像机的HD-SDI输出与WFM7120相 连接，先花几分钟时间使光源和被测系统稳定到正常工 作色温，随后再开始测量。

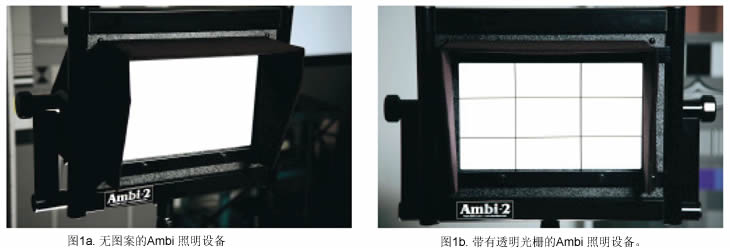

    Ambi 漫射体具有垂直可调整的光源，如图1 所示。不 过，为得到更高的精确度，应使用亮度光点式指示表 (luminance spot meter) 测量该器件的光输出并调整 AmbiMirror 和光源。利用AmbiGrid (如图1b 所示，在 漫射体的前方有一线状网格) 可以很方便地将该漫射体 区域划分为几个相等的象限。将亮度光点式指示表对准 每一矩形的中心并记录每一象限的亮度和色温值。调整 靶门 (barn door) 以及DSC AmbiLight 至AmbiMirror 的垂直距离，直至每一象限的光输出尽可能地相等。典 型的测量偏差值为+/- 0.5%；不过，偏差为1% 或更 高一些也并不罕见。
    将摄像机的增益设置为0 dB，确认摄像机的拐点和其 它伽马控制已被关闭。将摄像机定位于Ambi 漫射体面 板的前方，调整摄像机的焦距并过调少许以利用面板的 中心。确信摄像机的镜头设置为手动光圈模式，斑马设 置调整到95％以使斑马复盖整个图像。注意，如果没有 使用亮度光点式指示表，因而不能确信光照是否均匀以 及斑马是否复盖整个图像，那么应当重复进行以上步骤 直至斑马复盖整个图像为止。调整摄像机的镜头光圈， 使光圈数在f4 和f5.6 之间。为此，调整摄像机至Ambi Light 的物理距离以使光圈数值满足上述要求。在进行 以上调整时，可能还要调整Ambi Light光源以使光照均 匀，以上的步骤可能需要反复进行。
    完成以上调整后，接着调整摄像机的白平衡，可以使用 亮度光点式指示表和波形监视器以检查白平衡是否调整 妥当。在白平衡调整后，色温读数应当为3200 度，为 此，也许要调整摄像机的红通道和兰通道的增益。
    而后使摄像机的镜头略微散焦以进一步减轻漫射错误的 影响。在摄像机的底色失真菜单 (shading menu) 中，调 整垂直和水平saw至50。应当把垂直和水平部分设置为 0 以作为基线。如果以上数据是关闭的，说明摄像机的 伽马控制是开启的，因此应当先关闭伽马控制而后再进 行调整。
